Основні різновиди технологій FTTх: чим вони відрізняються між собою

Що означає FTTx

FTTx розшифровується як Fiber To The x — «оптоволокно до ...». Літера «x» тут — це змінна, яка позначає точку мережі, до якої доходить оптичний кабель, перш ніж далі сигнал продовжує йти іншим середовищем передачі — мідним кабелем, Ethernet-проводкою чи радіоканалом.

Це як розгалужена водопровідна мережа: є магістральна труба, а є ділянки, де вода переходить у трубу меншого діаметра ближче до конкретної квартири. Обидві ділянки є частиною однієї системи, просто виконують різну роль. Так само з оптикою: абревіатура FTTx показує не «рівень якості», а конкретну точку архітектури мережі, де оптоволокно завершує свою ділянку.

Представники сімейства FTTx

FTTH — оптика заходить у квартиру

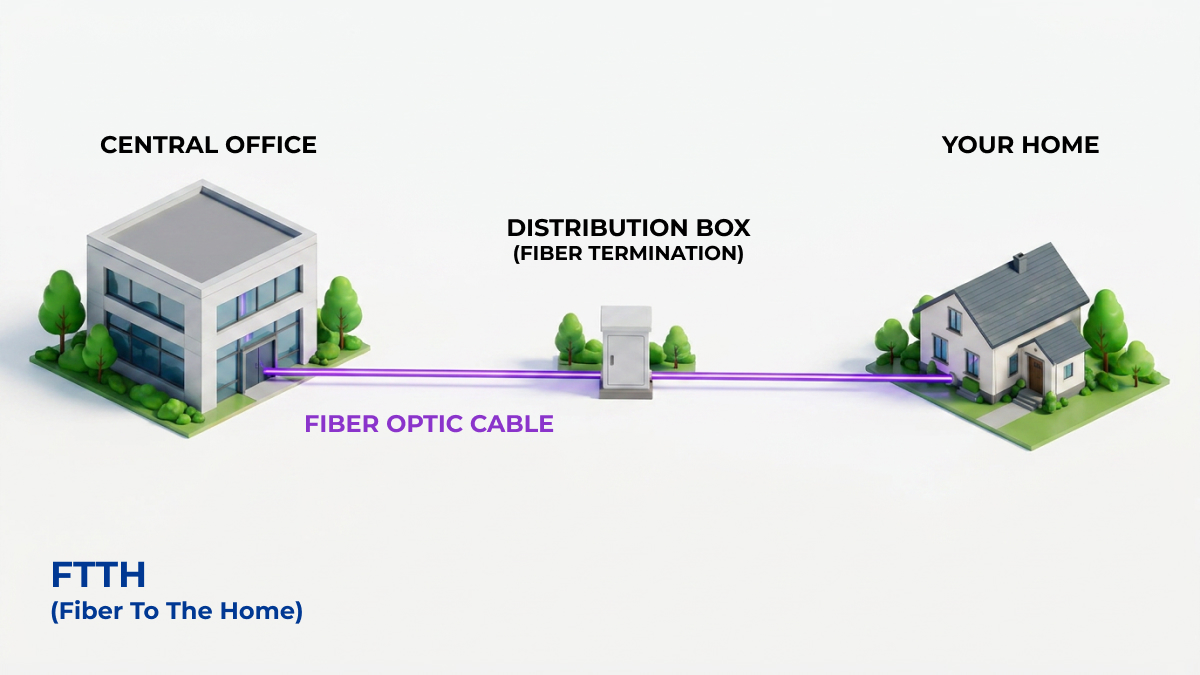

FTTH (Fiber To The Home) — ця мережева архітектура передбачає, що оптоволоконний кабель тягнеться безпосередньо до квартири чи будинку абонента, і весь шлях сигналу від провайдера до кінцевого пристрою проходить по оптиці, без переходу на інше середовище передачі. Оптичний термінал у такому випадку стоїть безпосередньо в житлі — це та сама коробочка з роз'ємом, до якої вже підключається роутер.

Технічна особливість, про яку часто забувають: по оптоволокну не можна передати електроживлення, тож обладнання на боці абонента (той-таки термінал) потребує окремого підключення до розетки. Через це, а також через вартість прокладання кабелю до кожної окремої квартири, FTTH частіше застосовують при новому будівництві — коли прокладку оптики можна закласти ще на етапі зведення будинку.

Ключові особливості FTTH:

• За технології point-to-point пропускна здатність не ділиться між сусідами — кожна квартира має власну виділену оптичну лінію. Якщо ж FTTH реалізовано на базі GPON, абоненти підключені до спільного оптичного стовбура через пасивний спліттер, і пропускна здатність цієї лінії розподіляється між ними.
• Стабільність з'єднання не залежить від відстані до станції провайдера в межах звичайного міста.
• Запас для нарощування швидкості в майбутньому: оптику не потрібно замінювати, достатньо оновити обладнання на кінцях лінії.
• Одна фізична інфраструктура здатна одночасно забезпечувати Інтернет, Телефонію та Відеоспостереження.

FTTB — оптика заходить у будинок, далі — Ethernet

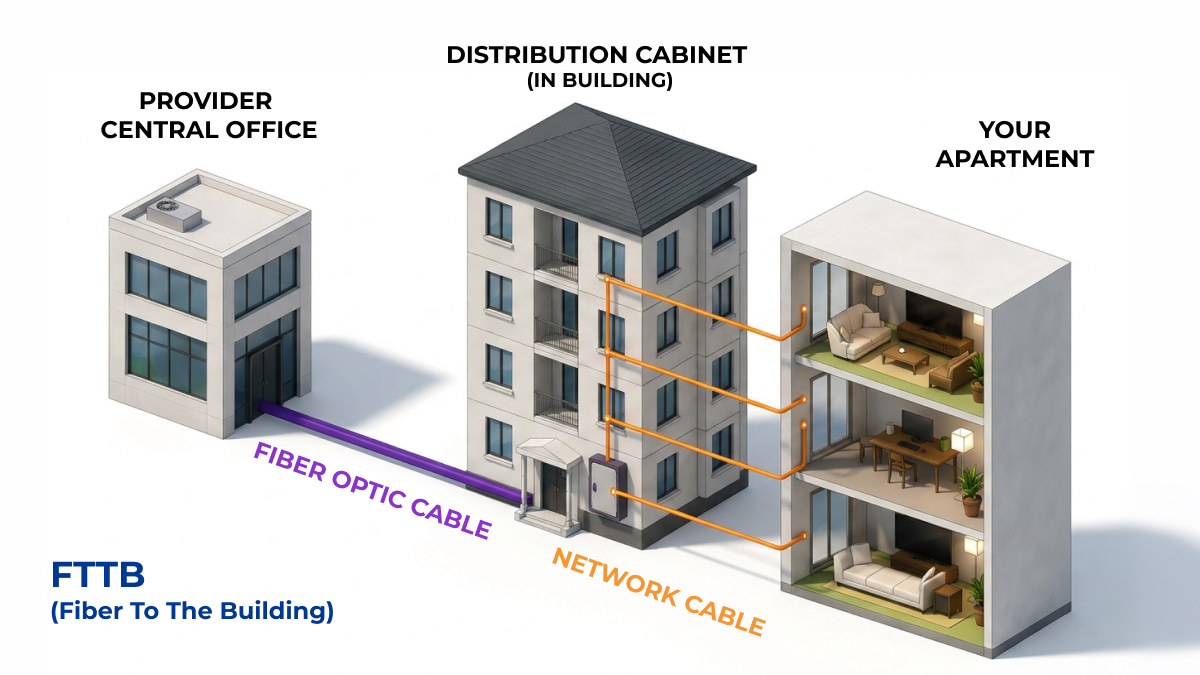

FTTB (Fiber To The Building) — за такої архітектури мережі оптичний кабель доходить до будинку і завершується у розподільній шафі чи щитку, найчастіше на техповерсі або в підвалі. Від щитка до кожної квартири прокладається вже мережевий кабель (Ethernet). Це поширена архітектура для багатоповерхівок: одна оптична лінія обслуговує весь будинок, а розгалуження між квартирами відбувається на рівні внутрішньобудинкової мережі.

Разом з FTTH цю архітектуру часто об'єднують під ширшим терміном FTTP (Fiber To The Premises) — «оптоволокно до об'єкта»: спільна риса тут у тому, що оптика доходить до меж будівлі, незалежно від того, приватний чи багатоквартирний це будинок, офіс чи навчальний заклад.

Ключові особливості FTTB:

• Не потрібно тягнути окреме оптоволокно в кожну квартиру — це суттєво спрощує й пришвидшує підключення нових будинків.
• Менша вартість розгортання порівняно з підведенням оптики до кожної окремої квартири.
• Одна оптична лінія на будинок легко обслуговує десятки й сотні абонентів одночасно.
• Проста модернізація: заміна активного обладнання в щитку оновлює швидкість одразу для всього будинку.

FTTN — оптика доходить до районного вузла

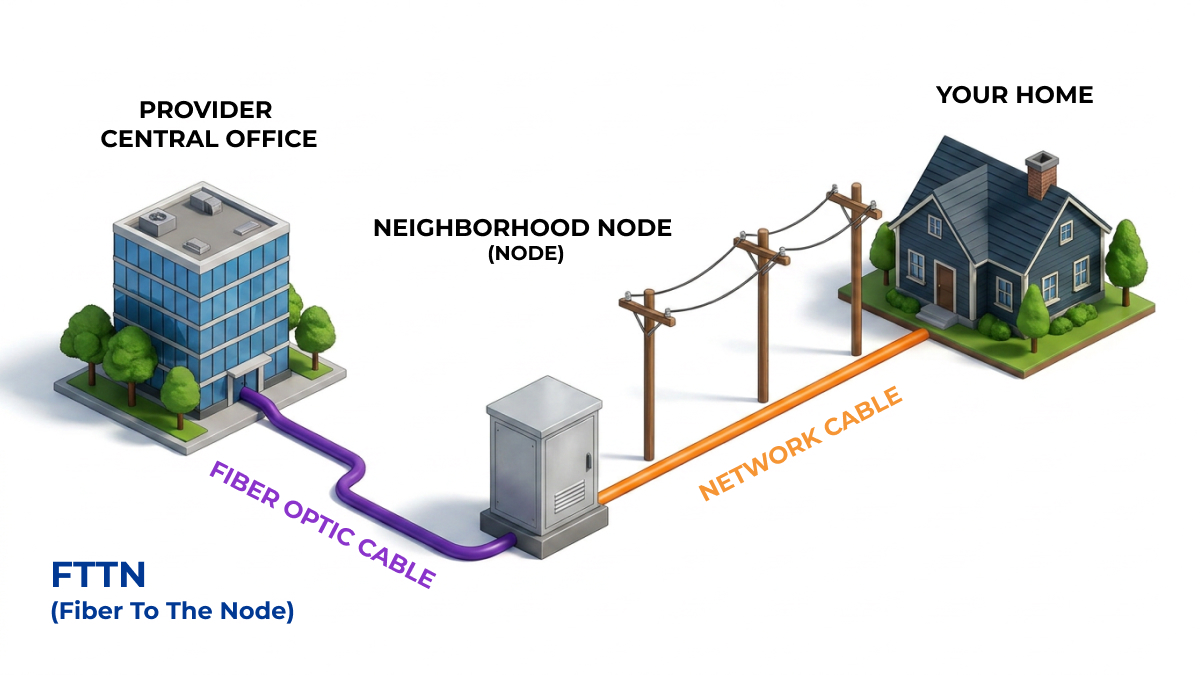

FTTN (Fiber To The Node) — у цій схемі оптоволокно завершується на центральному вузлі, розташованому неподалік від групи будинків чи компаній. Далі від вузла підключення йде наявною інфраструктурою мідного чи коаксіального кабелю. Один такий вузол здатен обслуговувати одразу кілька сотень абонентів, а відстань до кінцевих точок обмежена: чим довший відрізок неоптичного кабелю, тим гірша якість сигналу.

Ключові особливості FTTN:

• Дозволяє використовувати вже наявну мідну чи коаксіальну проводку в будинках, без повної заміни інфраструктури.
• Один вузол одночасно обслуговує велику кількість абонентів на широкій території.
• Економічний спосіб охопити райони, де прокладання оптики до кожного будинку поки нерентабельне.

FTTC — оптика доходить до вуличної шафи

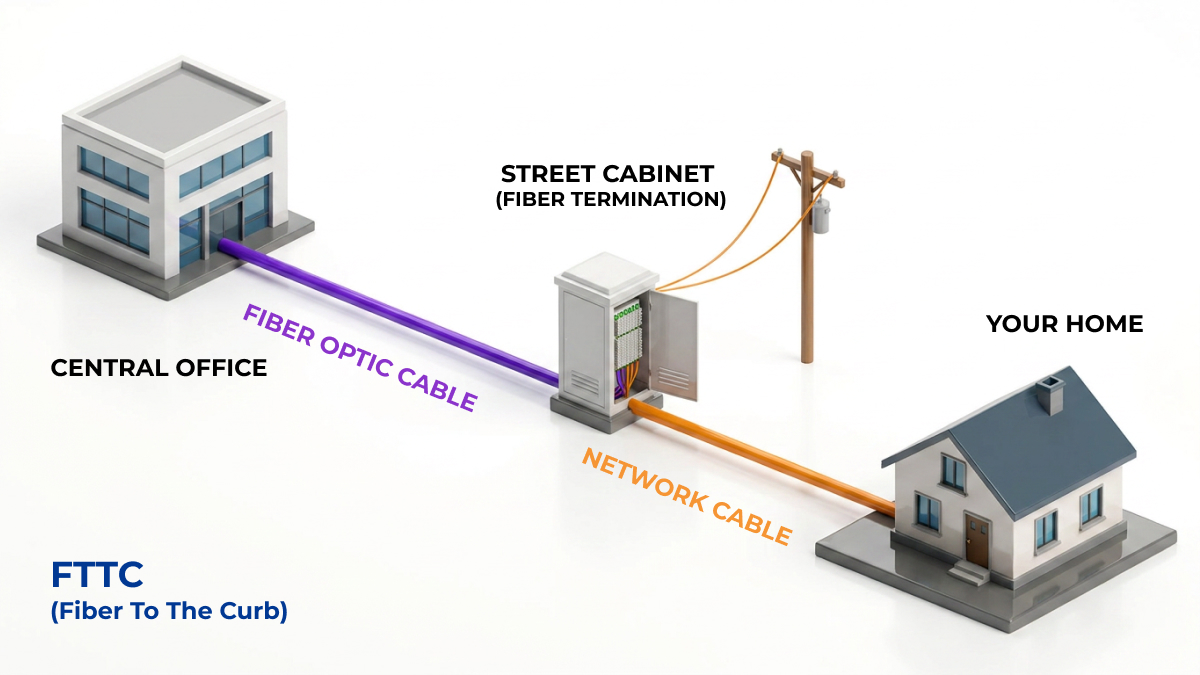

FTTC (Fiber To The Curb) — за задумом дуже схожа на FTTN архітектура, з тією різницею, що обслуговує менше абонентів на одну точку, а неоптична ділянка кабелю зазвичай коротша. Назва історично прижилася через розподільну шафу чи стійку з обладнанням, яку розміщують ближче до групи будинків — «curb» тут означає саме цю точку, а не буквальний бордюр. Це проміжний варіант між повноцінним заходом оптики в будівлю і її завершенням на рівні цілого району.

Ключові особливості FTTC:

• Коротший відрізок мідного кабелю порівняно з FTTN — оптика підходить ближче до абонента.
• Проміжний крок, який дозволяє поступово наближати оптику до абонентів без одноразової масштабної перебудови мережі.

FTTA — оптика доходить до антени

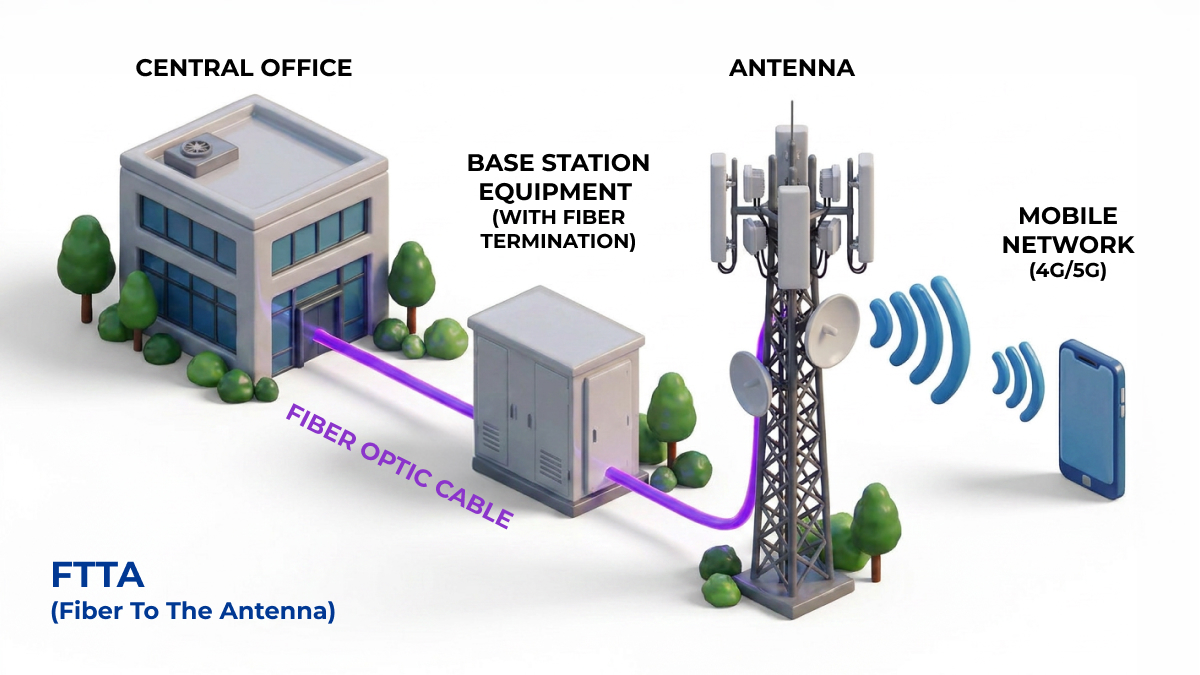

FTTA (Fiber To The Antenna) стоїть трохи осторонь від інших технологій цього списку, бо не стосується домашнього Інтернету напряму. Тут оптоволоконний кабель з'єднує блок базової смуги частот (BBU) з виносним радіоблоком (RRH) безпосередньо біля антени на вежі мобільного зв'язку.

Ця архітектура стала особливо актуальною з розвитком мереж 5G: технологія Massive MIMO передбачає значно більшу кількість антен і кабельних з'єднань на одній вежі, а оптоволокно — легше за коаксіальний кабель і менше піддається опору вітру, що спрощує монтаж на висоті. Завдяки оптичному з'єднанню блок BBU також можна розміщувати на більшій відстані від самої антени, ніж дозволяв би коаксіальний кабель.

Ключові особливості FTTA:

• Менша вага кабелю знижує навантаження на конструкцію вежі та спрощує монтаж на висоті.
• Менший опір вітровому навантаженню порівняно з коаксіальним кабелем.
• Дозволяє розміщувати обладнання базової станції на більшій відстані від антени.
• Витримує значно більшу кількість одночасних з'єднань, що критично для щільного розміщення антен у мережах 5G.

Порівняльна таблиця: архітектурні відмінності

Щоб вам було легше зіставити всі розглянуті мережеві архітектури між собою, ми зібрали головні відмінності в одну таблицю.

Як дізнатися, який тип підключення у вас

Найпростіший спосіб — подивитися в договорі з провайдером чи запитати в службі підтримки. Непрямий орієнтир: якщо у вас в квартирі стоїть окремий оптичний термінал (невеликий пристрій з роз'ємом під оптоволоконний кабель) — це, найімовірніше, FTTH. Якщо ж інтернет заходить у квартиру звичайним мережевим кабелем (як для звичайного роутера) — це, швидше за все, FTTB.

Макснет будує мережу переважно за технологією FTTB на базі GPON — сучасного пасивного оптичного стандарту, який дозволяє забезпечувати стабільну високу швидкість навіть при активному використанні інтернету одразу кількома мешканцями будинку. Це практичний баланс між якістю з'єднання та швидкістю підключення нових будинків до мережі — без багаторічного очікування, поки оптику протягнуть у кожну окрему квартиру.

Якщо не впевнені, яке підключення доступне за вашою адресою — перевірити покриття та актуальні тарифи можна, звернувшись до нашої служби підтримки.
